风机盘管群控系统概述

2022-05-30 浏览量：1050

系统概述

风机盘管群控系统改变传统的风机盘管控制方式，通过具有联网功能的温控器对风机盘管实时控制，配合网络集控器，监控软件等管理设备，对建筑内所有的风机盘管实现集中化管理，实现节能能源、精细化管理、减少人力的目的。

系统特点

风机盘管群控系统

1、联网温控器具备RS485接口，只要1条双绞屏蔽线就能连接到系统，便于施工布线;

2、网络集控器具备以大网接口，数据通过TCP/IP方式传输到网络，通讯速度10M/100M，通讯数据能实时传输，系统控制速度极快，特别适合风机盘管数量多的大型系统；

3、在世界任何地点，借助互联网，用户可通过任意一台电脑或3G智能手机，通过授权的用户名与密码，就能登录风机盘管群控系统，可查看系统内各设备的运行状况并能远程控制;

4、多款联网温控器可选，可选择分体式或一体式安装方式、酒店专用节能型等；

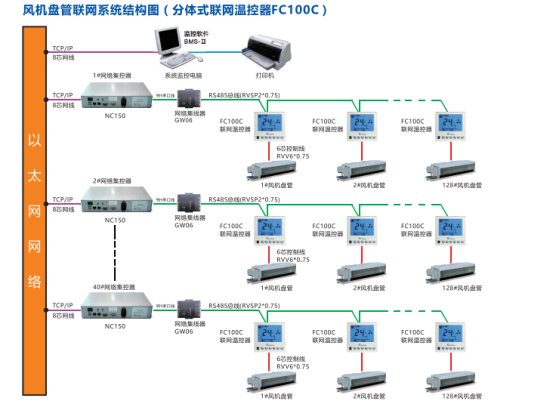

5、冈机盘管群控系统可以与空调风柜群种系统混联，实现综合化集中管理说明:1、每台NC150网络集控器可以管理128个联网湿控器FC100C;

2、每个联网温控器FC100C可以控制1台风机盘管，实现本地控制与监控软件远程下达的控制指令;

3、网络集线器GW06具备4路RS485接口，每个接口上可连接的温控器不超过128台，并且4个接口连接温控器的数量合计不超过128台。

4.监控软件BMS-Ⅱ最多可以管理40台NC150网络集控器:

5项目中若遇到超过40台网络集控器，请与公司项目技术部联系。风机盘管组成：

1、电机；2、风扇；3、换热盘管（翅片）；4、回风口过滤网；5、凝结水盘；6、进水口；7、出水口；8、出风口。

风机盘管的工作原理：

当盘管内通过冷媒（空调冷冻水）或热媒（空调热水）的不断循环，已风机作为动力将室内的空气从进风口吸入，通过盘管换热器表面的肋片间隙进行交换，使室内空气被冷却降低温度（或加热升温）后经送风口再送回室内。风机不断的使室内空气循环。从而达到房间升温或（降温）的目的。

风机盘管在安装时的注意事项及连接方法：

（1）风机盘管在吊装时，应保持风机盘管的水平度，采用圆钢丝杆固定在顶棚上，四根吊杆应垂直受力均匀，安装应牢固。

（2）安装时应注意进出水方向，进出水口顺序为下进上出。不得接错。

（3）为了便于安装电机的电源线，应保证距墙面有15CM的净距。

风机盘管进出水管处应采用柔性连接方法，即再进出水口处安装软管（金属波纹管）。主要是降低风机盘管在运行时的振动。可缓冲因其振动使管道街头处受力。为了便于观察在夏季运行时盘管排除冷凝水的状况，在与冷凝水盘出口处应安装一段8-15CM的透明塑料软管，同时还可以清除灰尘，绒毛等物，避免赌赛凝结水管造成冷凝水盘溢水。软管两端应采用喉箍卡紧，不得采用铁丝等物绑扎。

风机盘管的维修保养：

（1）要定期清除盘管肋片上的积灰，使其有良好的传热效果。

（2）要定期清洗过滤器及过滤网，如有破损，应及时更换。

（3）定期检查保温材料是否破损，防止漏热量大，出现凝结水。

（4) 应注意排除盘管内积存的空气，以保证空气的热交换及避免工作时的振动和噪声。

（5）每半年应对风扇电机加一次润滑油，使其有良的运转性能。

（6）使用中的冷冻水应不低于5℃，以防结露，热水应不高于80℃。

（7）水质要达到标准要求，如果盘管内壁结水垢，应进行清除。

（8）停用期间，在盘管内充满水，以减少对管子内壁的锈蚀。

（10）排水管不得有压扁、折弯现象，以保证排水通畅.

（11）冬季必须采用防冻措施，以防管道冻裂。风机盘管的冷水入口温度，一般选用7℃～10℃，热水入口温度一般选用50℃～60℃。
