中央空调分户计费自控系统网络集线器简介

2021-12-25

中央空调分户计费自控系统网络集线器简介

中央空调分户计费自控系统的网络集线器是一款RS-485信号的集线器(又称RS-485总线集线器,RS-485HUB,RS-485分配器)。是为了解决复杂电磁场环境下RS-485总线大系统中星型布线而专业设计。下面是深圳邦德瑞的小编带来的中央空调分户计费自控系统网络集线器的功能参数的简单介绍。

串口集线采用双向透明传输,串口集线器它能够把一路RS-232或一路RS-485总分割为4 路总线,或者把4路RS-485信号汇集到一路RS-232或一路RS-485总线上来。并且每个端口都独立具有光电隔离、抗浪涌和短路保护功能。在中央空调分户计费自控系统发生故障的时候,内置的控制器能够及时的切断有故障的端口。使串口集线器保证每一端口都起到独立工作,达到互不干扰的效果。

每个端口可同时连接个超过32台设备,四个端口连接的设备总和不超过128台。每个端口连线要求使用屏蔽双绞线,每股线径大于等于0.75平方毫米,每个端口连线长度不超过500米,屏蔽层要求接地。



一.中央空调分户计费自控系统网络集线器技术参数

接口标准:兼容EIA/TIA的RS-232C和RS-485标准

通信速率:1200-38400bps自适应

设备电源:DC9-12V(选择DC插座或者接线端子)

接口特征:4路独立的RS-485信号输出,每路接口之间彼此隔离独立

连接设备:128节点

传输介质:超五类双绞屏蔽线或者RS-485专用线

工作方式:异步工作,点对点或多点半双工

隔离度 :隔离电压3500V

传输距离; RS-485端建议不超过500米,RS-232端建议不超过15米。

使用环境:温度:-10℃-50℃,湿度:5%-95%无结露

尺寸: 140*105*25长*宽*高(毫米)

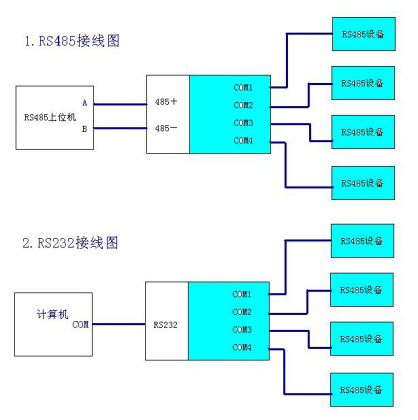

二.中央空调分户计费自控系统网络集线器接线及应用

RS485+接设备RS485+(或A);RS485-接设备RS485-(或B);GND为接地。

IMG_256



中央空调分户计费自控系统网络集线器信号通讯网线:

  网线采用双芯屏蔽信号线,公司有专用型号线提供(UL-2791-2*0.75mm),保证网络工程布线。RS485通讯为总线型连接(常称手拉手连接),通讯网线为0.75 mm2双绞线,连接方法中不得出现"┳"、"╋"、"*"连接。



IMG_257



深圳邦德瑞中央空调自控计费系统是集研发、生产、销售于一体的建筑节能领域综合解决方案的领先供应商,专业从事暖通空调节能楼控、中央空调计费、空调控制器的研发、生产、销售和服务。基于客户需求,以多年的专业经验和设计能力持续创新。产品与解决方案已应用于众多的写字楼、商场、酒店、医院、工厂、场馆、学校等各类建筑,帮助客户实现了持续节能,低碳运行的增值效益。




以上就是深圳邦德瑞的小编给大家介绍的简单介绍。如果您想进一步了解相关事项,可以拨打我们的热线电话,或者点击我们的官网咨询我们,也可以在线实时咨询我们,或者关注我们的官方微信公众号,我们会有专业的工作人员为您解答。
