今天，小编将为大家介绍变频控制器的结构与原理，并把邦德瑞公司的变频控制器模块向大家逐一介绍：

(1) 变频控制板原理与检修

变频控制器主要由微电脑单片机及外围元件组成，它与普通微电脑体空调器室外控制电路板差别不大，也由温度检测电路、电流检测电路、电源电路、保护电路、反相驱动电路、通讯电路等组成。变频控制器可根据室内外功能与温度检测信号产生相应的控制信号，从而功率晶体三极管的导通状态，使逆变器输出预定频率的三相交流电压。变频控制器是变频空调器电路中最主要的部分，它主要用来控制室外电子膨胀阀开启度、逆变器导通、除霜、室外风机速度等。

变频控制器的检修与一般普通柜式室外主控电路板检修基本相同，具体参见柜式室外控制电路板检修。但变频控制器也有自己的特点，如供给变频器输出驱动信号就不同于普通驱动信号(即不是高电平就是低电平)，所以检修时如测量至变频控制器输出一直为低电平或高电平，就说明该电路不正常。

(2) 噪声滤波器原理

噪声滤波器主要由电感线圈和电容组成，该部分的主要功能是吸收电网中的各种干扰信号，并抑制电控器本身对电网的电磁干扰，以及过压保护。

电路中电感与电容并联后串在交流电源中，即利用电感和电容在压缩机启动时产生反电势，阻止启动电流不至变化过大，以保护整流器和功率三极管不被损坏。

变频控制器模块介绍

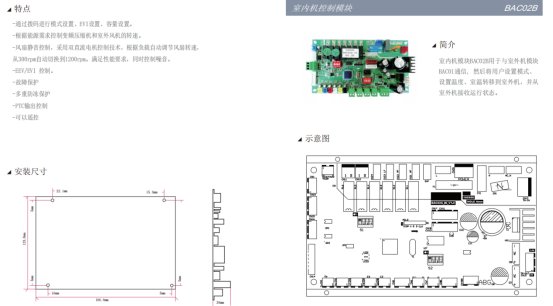

1. 室内机控制模块 :BAC02B

室内机模块BAC02B用于与室外机模块BACO1通信，然后将用户设置模式、设置温度、室温转移到室外机，并从室外机接收运行状态。

特点介绍：

通过拨码进行模式设置、EVI设置、容量设置。

根据能源需求控制变频压缩机和室外风机的转速.

风扇静音控制，采用双直流电机控制技术，根据负载自动调节风扇转速。

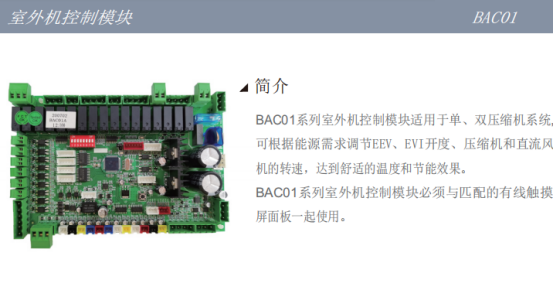

2. 室外机控制模块：BACO1

BAC01系列室外机控制模块适用于单、双压缩机系统，可根据能源需求调节EEV、EVI开度、压缩机和直流风机的转速，达到舒适的温度和节能效果。

BAC01系列室外机控制模块必须与匹配的有线触摸屏面板一起使用。

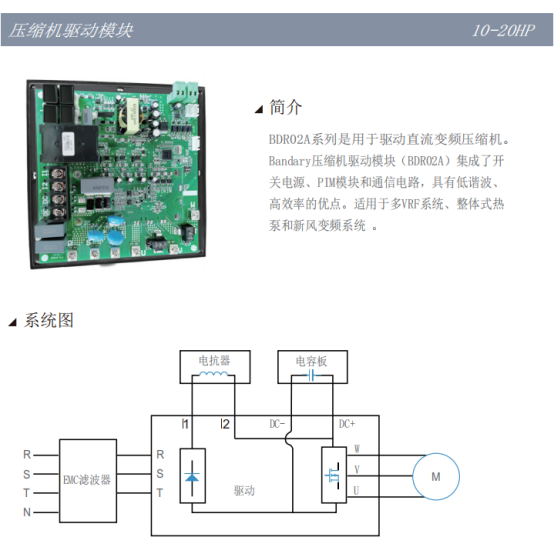

3. 压缩机驱动模块：BDRO2A

BDRO2A系列是用于驱动直流变频压缩机。 Bandary压缩机驱动模块(BDRO2A)集成了开关电源、PIM模块和通信电路，具有低谐波、高效率的优点。适用于多VRF系统、整体式热泵和新风变频系统。

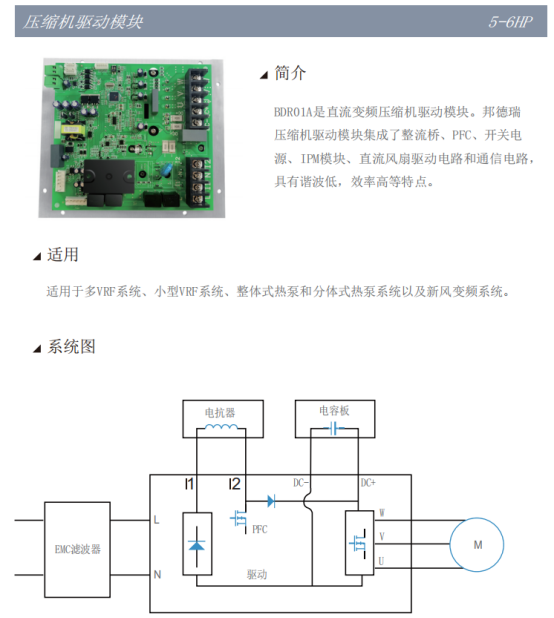

4. 压缩机驱动模块：BDRO1A

BDRO1A是直流变频压缩机驱动模块。邦德瑞压缩机驱动模块集成了整流桥、PFC、开关电源、IPM模块、直流风扇驱动电路和通信电路，具有谐波低，效率高等特点。

适用

适用于多VRF系统、小型VRF系统、整体式热泵和分体式热泵系统以及新风变频系统。

那么以上就是有关变频控制器的结构原理与模块介绍，大家是否学会了呢？另外，我司将于4月11日至13日参加由重庆国际博览中心举办的第三十三届国际制冷、空调、供暖、通风及食品冷冻加工展览会，大家能在N6A11展位看到我们的身影，我们诚邀大家的参观，期待到时看到大家的身影哦~
